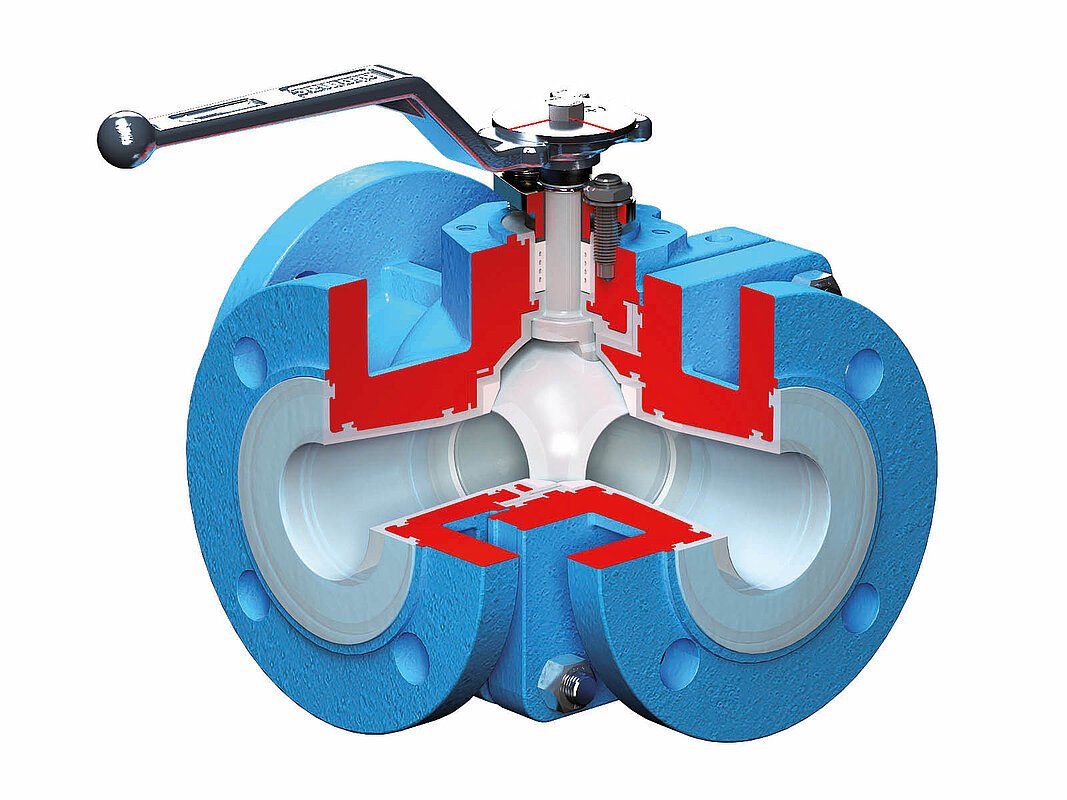

Atomac Astarlı Küresel Vana
Flowserve Atomac, dünyanın önde gelen korozyon dayanıklı floropolimer astarlı küresel vana hattıdır. AKH3 Standart Port, AKH2/AKH2A Tam Port, AMP3 üç yollu ve AKH5 seramik astarlı varyantlar; zorlu korozif, klor ve aşındırıcı servislerde kabarcık geçirmez kapatma, sızıntısız mil contası ve patlama önleyici mil tertibatı sunar.
İndirilebilir Belgeler
Temel Faydalar
- 01Pozitif PTFE chevron mil contalarıyla kabarcık geçirmez kapatma
- 02Üst kısım sökülmesi sırasında bile mil patlamasını önleyen patlama önleyici mil tertibatı
- 03Hatasız servis ömrü için 20.000 VDC'de %100 incelenmiş kalın FEP/PFA astar
- 04ISO 5211 üniversal montaj pedi — hat üzeri aktüasyon ve otomasyon
- 05Korozif, aşındırıcı, klor ve kriyojenik servisleri kapsayan geniş malzeme ve boyut yelpazesi
Teknik Özellikler
- 01AKH3 Standart Port ve AKH2/AKH2A Tam Port küresel vana konfigürasyonları
- 02Yönlendirme görevi için AMP3 3 yollu astarlı küresel vana, 25–80 mm (1–3 inç)
- 03Aşındırıcı çamur ve yüksek sıcaklıkta korozifler için AKH5 seramik (Mg-PSZ) astarlı varyant
- 04150 °C'ye (300 °F) kadar FEP astar veya 200 °C'ye (400 °F) kadar PFA astar
- 05Basınç derecelendirmesi: tam vakum - 275 psi (19 bar)
- 06Standart port ve tam port vanalar için 12 inç'e (300 mm) kadar boyutlar
- 07Yüksek mukavemetli B7 veya B8 bağlantı elemanlı sünek demir gövde (ASTM A395 60-40-18)
- 08ASME B16.5 Sınıf 150 / DIN 2501 PN16 flanş boyutları
- 09ASME B16.10 yüz-yüze boyutları
- 10API 598 veya DIN 3230'a göre kaçak testi
- 11Grafit yatak yan yüklemeyi önler ve conta ömrünü uzatır
- 12Proses medya tutulmasını azaltmak için minimize edilmiş boşluk alanı
- 13Canlı yüklemeli opsiyonel uzatılmış salmastra (TA Luft sertifikalı)
- 14Throttling/kontrol uygulamaları için karakterize edilmiş top seçeneği
- 15İzole servisler için mil uzatmaları
- 16Durco temizlik prosedürüne göre klor servisi
- 17Top boşluğunda medya birikmesini ortadan kaldıran C-ball seçeneği
- 18AKH3'te standart kilitleme
Uygulama Alanları
- Aşırı korozif kimyasal ve asit servisleri
- Klor ve halojen servisi
- Aşındırıcı çamur taşıma (AKH5 seramik)
- Yüksek sıcaklıkta korozif medya
- Korozif 3 yollu yönlendirme uygulamaları (AMP3)
- Kaçak emisyon kontrolü (uzatılmış salmastra seçeneği)
- Selüloz ve kağıt, kimya, ilaç ve özel floropolimer servisleri
